压簧式热电偶
压簧固定式热电偶通过压簧将热电偶端部与被测物的表面紧贴，以提高测量的可靠性和准确性。它与显示仪表等配套使用，可直接测量 0~400 ℃范围内的温度。压簧固定热电偶安装是将其固定在被测物体上面，先将连接螺栓拧紧在被测物体上，再将热电偶紧贴被测物，拧紧卡套螺钉，最后拧上锁紧卡套。
目录
1 压簧固定式热电偶
2 精度等级
压簧固定式热电偶编辑
压簧固定式热电偶简介
结构原理
压簧式热电偶的作用原理，分度特性及允许偏差，参比端（冷接点）温度补偿, 以及与显示测量仪表的联接方法均与一般热电偶相同。

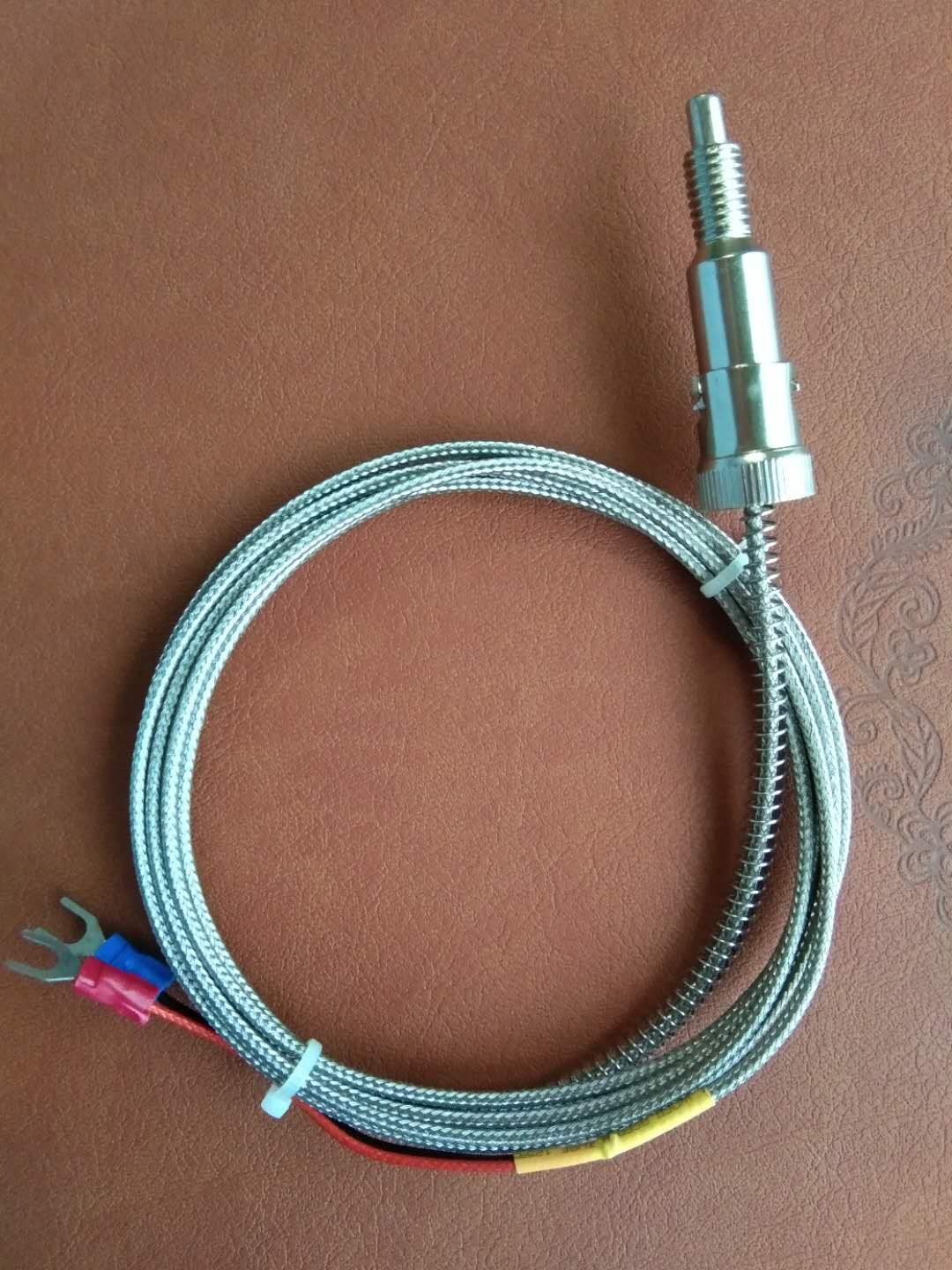

压簧式热电偶的结构如图所示,由保护管,安装螺栓.锁紧卡套,弹簧及热电偶导线等组成。
安装方法
压簧式热电偶的安装方法如图,所示,固定安装在被测物体上面，先将连接螺栓拧紧在被测
物体上，再将热电偶紧贴被测物，拧紧卡套螺钉，最后拧上锁紧卡套。
型号规格
型号
分度号
测温范围 ℃
热响应时间 t0.5s
保护管材料
WRET-01
E （ EA-2 ） *
0-400
<5
不锈钢 1Cr18Ni9Ti
WRNT－01
K （ EU-2 ） *
0-400
<5
不锈钢 1Cr18Ni9Ti
规格
连接螺栓mm
总长 Lmm
保护管 l mm
